Esquema - Cabo DVI

Obs. A blindagem externa vai aterrada a carcaça metálica do conector (externamente) / Soldar a carcaça do conector no próprio conector depois de encaixado (para evitar sujeira e ruídos na soldagem).


Download do Esquema


Referência Bibliográfica:

DVI SINGLE LINK. Disponível em: <http://discabos.com.br/tutoriais/esquemas-de-montagem/dvi-single-link/>. Acesso em 07 de agosto de 2016.

Esquema - Cabo USB

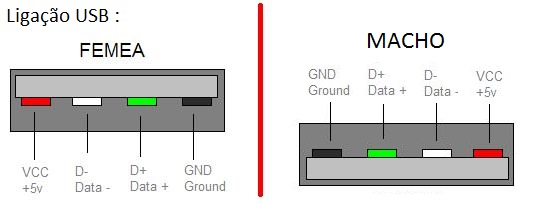

O USB padrão 2.0 tem 5V e 0,5A. O esquema de ligação do USB tá demonstrada no desenho abaixo:

Referência Bibliográfica:

ALIMENTAÇÃO VIA USB PARA UM RECEPTOR?. Disponível em: <http://forum.clubedohardware.com.br/topic/1051898-alimenta%C3%A7%C3%A3o-via-usb-para-um-receptor/>. Acesso em 07 de agosto de 2016.

Esquema - Cabo HDMI

Obs. Chapa extensora: deve ser colocada do lado correto. (lado com gravação do mod. 70-544-00 para lado com 10 pinos).

Obs. A blindagem externa vai aterrada a carcaça metálica do conector (externamente) / Soldar a carcaça do conector no próprio conector depois de encaixado (para evitar sujeira e ruídos na soldagem).


Download do Esquema


Referência Bibliográfica:

CABO HDMI (PARA SOLDAR). Disponível em: <http://discabos.com.br/tutoriais/esquemas-de-montagem/cabo-hdmi-2/>. Acesso em 07 de agosto de 2016.

Esquema - Cabo VGA Conector DB 15

Referência Bibliográfica:

ESQUEMA - CABO VGA (DB 15). Disponível em: <http://www.rentel.com.br/home/index.php?option=com_content&view=article&id=14:esquema-cabo-vga-db15&catid=8:cabos&Itemid=16>. Acesso em 07 de agosto de 2016.

Tipos de Conectores USB

CONECTOR UNIVERSAL SERIAL BUS (USB)

Hoje é a mais utilizada, encontrada na maioria dos aparelhos eletrônicos fabricados e conecta a maioria dos dispositivos.No mercado existem vários tipos de conectores USB, os mais comuns são Tipo A, Tipo B, Micro-A e Micro-B.

USB 2.0 trabalha com corrente de até 500 miliamperes e tensão de 5 volts, enquanto que a versão mais nova pode suportar 900 miliamperes e 5 volts.

USB 3.0 (TipoA e TipoB) (com aspecto quadrado, usado em impressoras ou scanners), Micro ou Mini USB (com aspectos mais compactos, usados na maioria dos smartphones e tablets). O padrão “B” também é produzido em uma versão “usb powered”, que fornece até 1000 miliamperes (1 Amperes), de energia para os dispositivos conectados.

Conector USB-C (Tipo C)

Ele se propõe a oferecer taxas de transferência de dados de até 10 Gb/s (equivalentes a 1,2 gigabyte por segundo). E, graças a uma especificação chamada USB Power Delivery, uma única porta USB 3.1 consegue fornecer até 100 watts (corrente de até 5 amperes e tensão de até 20 volts).


Referência Bibliográfica:

TIPOS DE CONECTORES DE ÁUDIO E VÍDEO. Disponível em: <http://medidasuteis.blogspot.com.br/2015/08/tipos-de-conectores-de-audio-e-video.html>. Acesso em 01 de agosto de 2016.
USB 2.0 VS. USB 3.0 VS. USB 3.1 TIPO-C: QUAL É A DIFERENÇA?. Disponível em: <http://www.showmetech.com.br/usb-2-0-vs-usb-3-0-vs-usb-3-1-tipo-c-qual-e-a-diferenca/>. Acesso em 01 de agosto de 2016.
NO TE PIERDAS CON LOS CONECTORES USB. Disponível em: <http://www.teknoplof.com/wp-content/uploads/2010/08/usb_640.jpg>. Acesso em 02 de agosto de 2016.

Fonte ATX WiseCase WSCT-500-P42S

 Primário da Fonte

Utiliza uma ponte retificadora com quatro diodos, RL205 (2A)(75º C);

O circuito dobrador de tensão usa dois capacitores eletrolítico 330uf x 200v (105º C);


 Na seção de chaveamento, dois transistores NPN 13007, cada transistor suporta até 8A a 25º C em modo continuo ou até 15A a 25º C em modo pulsante;

 Os transistores chaveadores são controlados por um circuito integrado SDC4818, que está
fisicamente instalado no secundário da fonte, controlador PWM;

 Secundário da Fonte

 Está fonte usa três retificadores em seu secundário;

A saída de +12V usa um retificador F12C20K, que suporta 20A;
A saída de +5V usa um retificador Schottky S16C45K, que suporta 16A;
A saída de +3,3 usa outro retificado Schottky S16C45K, que suporta 16A;

O controlador PWM, também monitora as saídas da fonte, oferecendo proteções contra sobretensão (OVP),  subtensão (UVP), sobrecarga de potência (OPP) e curto-circuito (SCP);

Os capacitores eletrolíticos que filtram as saídas de tensão são eles, o C38 - 1000uf x 10V, C41 - 680uf x 16V, C45 - 680uf x 16V e C40 - 220uf x 16V;

A fonte de alimentação +5VSB (também conhecida como "standby") é independente da fonte de alimentação principal, já que ela fica ligada o tempo todo;

A fonte de alimentação +5VSB utiliza um circuito integrado SDC606, que inclui um controlador PWM e um transistor chaveador no mesmo chip;

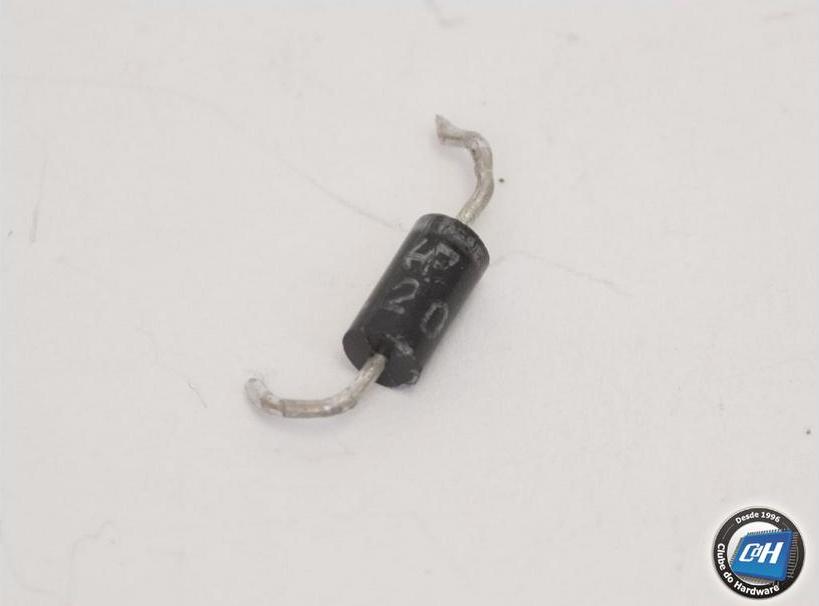

A retificação da saída +5VSB é realizada por um diodo schottky SB240 (2A a 90º C);

Datasheet:

http://www.rectron.com/data_sheets/rl201-rl207.pdf
http://www.alldatasheet.com/datasheet-pdf/pdf/341839/SEMIHOW/KSH13007A.html
http://www.clubedohardware.com.br/datasheets/SDC4818_EN.pdf
http://www.mospec.com.tw/pdf/fast/F12C05-F12C20.pdf
http://www.mospec.com.tw/pdf/schottky/S16C30-S16C60.pdf
http://www.sdc-semi.com/e/UploadFile/SDC606P_EN.pdf
http://www.vishay.com/docs/88717/sb220.pdf

Referência Bibliográfica:

TESTE DA FONTE DE ALIMENTAÇÃO WISECASE WSCT-500-P42S. Disponível em: <http://www.clubedohardware.com.br/artigos/teste-da-fonte-de-alimentacao-wisecase-wsct-500-p42s/2790>. Acesso em 23 de julho de 2016.
RL205. Disponível em: <http://www.rectron.com/data_sheets/rl201-rl207.pdf>. Acesso em 23 de julho de 2016.
 KSH13007A. Disponível em: <http://www.alldatasheet.com/datasheet-pdf/pdf/341839/SEMIHOW/KSH13007A.html>. Acesso em 23 de julho de 2016.
SDC4818. Disponível em: <http://www.clubedohardware.com.br/datasheets/SDC4818_EN.pdf>. Acesso em 23 de julho de 2016.
F12C05-F12C20. Disponível em: <http://www.mospec.com.tw/pdf/fast/F12C05-F12C20.pdf>. Acesso em 23 de julho de 2016.
S16C30-S16C60. Disponível em: <http://www.mospec.com.tw/pdf/schottky/S16C30-S16C60.pdf>. Acesso em 23 de julho de 2016.
SDC606P. Disponível em: <http://www.sdc-semi.com/e/UploadFile/SDC606P_EN.pdf>. Acesso em 23 de julho de 2016.
SB220. Disponível em: <http://www.vishay.com/docs/88717/sb220.pdf>. Acesso em 23 de julho de 2016.
